Vaz 2110 Общие данные

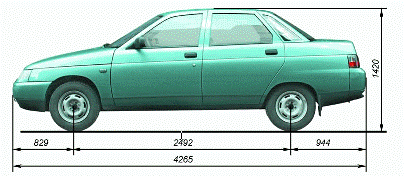

   ВАЗ–2110 — легковой переднеприводный автомобиль с поперечным расположением силового агрегата, предназначенный для эксплуатации на дорогах с твердым покрытием. Кузов – цельнометаллический, несущий, четырехдверный, типа седан. Для перевозки крупногабаритных и длинномерных грузов заднее сиденье можно сложить, увеличив тем самым объем багажника.

   Двигатели — четырехцилиндровые, карбюраторные или с различными системами впрыска топлива, рабочим объемом 1,5 л. Благодаря переднеприводной компоновке автомобиль обладает улучшенными по сравнению с заднеприводными моделями ВАЗ характеристиками управляемости, особенно на скользкой дороге и при прохождении поворотов.

   Возможна комплектация автомобиля противотуманными фарами, передними сиденьями с электрообогревом, электрическими стеклоподъемниками, бортовым компьютером, каталитическим нейтрализатором отработавших газов в системе выпуска, электроприводом наружных зеркал заднего вида, электронной противоугонной системой, кондиционером, антиблокировочной системой тормозов, подушкой безопасности, люком крыши.
Параметр 2110-011 2110-010 21101 21103
Число мест
5
Число мест при сложенном заднем сиденье
2
Полезная масса, кг 470 470 460 455
Разрешенная максимальная масса, кг 1480 1480 1480 1515
Снаряженная масса автомобиля, кг 1010 1010 1020 1060
Расход топлива*, л/100 км 5,5 / 6,8 / 8,9 5,2 / 6,6 / 8,9 5,3 / 7,1 / 8,8 5,5 / 7,2 / 8,8
Максимальная скорость, км/ч 162 165 170 185
Время разгона с места с водителем и пассажиром до 100 км/ч, c 15 14 14 12.5
Тормозной путь автомобиля с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более:
– при использовании рабочей тормозной системы
38
– при использовании запасной тормозной системы (одного из контуров)
85
* Расход топлива при скорости 90 км/ч / 120 км/ч / городской цикл.

Двигатель



   На автомобилях семейства ВАЗ-2110 устанавливают двигатели моделей 2110 (рис. Продольный разрез двигателя и рис. Поперечный разрез двигателя), 2111 (рис. Поперечный разрез двигателя) и 2112 (рис. Продольный разрез двигателя и рис. Поперечный разрез двигателя), созданные на базе двигателя мод. 21083. На части автомобилей могут быть установлены двигатели мод. 21083. Все двигатели бензиновые, четырехтактные, четырехцилиндровые, рядные. Двигатели мод. 2110 – карбюраторные, двигатели мод. 2111 и 2112 – с системой впрыска топлива.
   Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.
   Протоки для охлаждающей жидкости, образующие рубашку охлаждения, сделаны по всей высоте блока, это улучшает охлаждение поршней и уменьшает деформации блока от неравномерного перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала, крышки которых крепятся болтами. В опорах установлены тонкостенные сталеалюминиевые вкладыши, выполняющие роль подшипников коленчатого вала. В средней опоре имеются проточки, в которые вставлены упорные полукольца, удерживающие коленчатый вал от осевых перемещений. Коленчатый вал отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные клапаны, закрытые заглушками. Для уменьшения вибраций служат восемь противовесов, расположенных на коленчатом валу. На переднем конце коленчатого вала установлен масляный насос, зубчатый шкив ремня привода распределительного вала и шкив привода генератора или демпфера. На заднем конце коленчатого вала установлен маховик, отлитый из чугуна. На маховик напрессован стальной зубчатый обод. Шатуны стальные кованые с крышками на нижних головках. В нижней головке шатуна установлены тонкостенные вкладыши, в верхнюю – запрессована сталебронзовая втулка.
   Поршни отлиты из алюминиевого сплава. На каждом из них установлены три кольца: два верхних – компрессионные и нижнее – маслосъемное. На днищах поршней двигателей мод. 2110 и 2111 выполнены углубление под камеру сгорания и два углубления под клапаны, у двигателя мод. 2112 днище поршней плоское с четырьмя углублениями под клапаны. На двигателе мод. 2112 поршни охлаждаются маслом, для этого в опорах коренных подшипников установлены специальные форсунки. Форсунки представляют собой трубки, в которых находятся подпружиненные шарики. Во время работы двигателя шарики открывают отверстия в трубках и струя масла попадает на поршень снизу. Масляный картер стальной, штампованный, прикреплен к блоку цилиндров снизу болтами.
   Сверху на блок цилиндров установлена головка блока, отлитая из алюминиевого сплава. В нижней части головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В верхней части головки установлен распределительный вал (у двигателей мод. 2112 – два распределительных вала: один для впускных клапанов, второй – для выпускных). У двигателей мод. 2110 и 2111 распределительный вал вращается в опорах, в верхней части головки блока и двух корпусах подшипников, закрепленных гайками на шпильках, ввернутых в головку блока. У двигателя мод. 2112 распределительные валы установлены в опорах, выполненных в верхней части головки блока, и одном общем корпусе подшипников, закрепленном болтами на головке блока. Распределительные валы отлиты из чугуна. Для уменьшения износа рабочие поверхности кулачков, поверхности под сальник и эксцентрика привода топливного насоса термообрабатываются – отбеливаются. Кулачки распределительных валов через толкатели приводят в действие клапаны. У двигателей 2110 и 2111 в верхней части толкателей установлены стальные регулировочные шайбы, подбором этих шайб регулируют зазоры в приводе клапанов. У двигателя мод. 2112 установлены гидротолкатели клапанов, которые автоматически компенсируют зазоры в приводе клапанов. Поэтому у этих двигателей в процессе эксплуатации не нужно регулировать зазоры.
   Двигатели мод. 2110 и 2111 имеют по два клапана на цилиндр: один впускной и один выпускной, у двигателя мод. 2112 четыре клапана – два впускных и два выпускных. Направляющие втулки и седла клапанов запрессованы в головку блока. Направляющие втулки, кроме того, имеют стопорные кольца, удерживающие их от выпадания. На направляющих втулках установлены маслосъемные колпачки, уменьшающие попадание масла в цилиндры.
   У двигателей мод. 2110 и 2111 на каждом клапане установлены две пружины, у двигателя мод. 2112 – одна. Распределительные валы приводятся в действие резиновым зубчатым ремнем от коленчатого вала.    Система смазки комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники и опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных клапанов.
   Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, центробежного водяного насоса, термостата и шлангов. Система питания состоит из воздушного фильтра, топливного бака, топливного насоса, топливопроводов и карбюратора у двигателя мод. 2110 или топливной рампы с форсунками и регулятором давления топлива у двигателей мод. 2111 и 2112. Кроме того, в систему питания двигателей мод. 2111 и 2112 входят датчики, топливный фильтр и дроссельный патрубок. Топливный насос двигателя 2110 установлен на головке блока и приводится в действие от эксцентрика на распределительном валу через толкатель. У двигателей мод. 2111 и 2112 топливный насос электрический, погружного типа, установлен в топливном баке и объединен с датчиком указателя уровня топлива. Система зажигания двигателя мод. 2110 бесконтактная с распределителем зажигания, установленным на головке блока и приводимым в действие и приводимым в действие от распределительного вала.
   Система зажигания двигателей мод. 2111 и 2112 микропроцессорная, управляется контроллером (блоком управления). Контроллер также управляет системой впрыска топлива.

Возможные неисправности двигателя.
Их причины и способы устранения.



Причина неисправности
Способ устранения
Двигатель не запускается
Нет топлива в карбюраторе: Проделайте следующее:
– засорены топливопроводы или топливный фильтр – продуйте топливопроводы, промойте топливный бак, замените топливный фильтр
– засорены фильтры карбюратора и топливного насоса – промойте фильтры
– неисправен топливный насос – проверьте работу насоса и замените поврежденные детали
Не открывается электромагнитный клапан карбюратора при включении зажигания: Проделайте следующее:
– обрыв в проводах, идущих к блоку управления клапаном и к клапану; – проверьте провода и их соединения, поврежденные провода замените
– неисправен блок управления электромагнитным клапаном – замените блок управления
– неисправен электромагнитный клапан – замените клапан
Неисправно пусковое устройство карбюратора Замените поврежденные детали пускового устройства
Двигатель работает неустойчиво или глохнет на холостом ходу
Нарушена регулировка холостого хода двигателя Отрегулируйте холостой ход
Неисправна система управления электромагнитным клапаном карбюратора См. неисправность «Двигатель не запускается»
Неисправен карбюратор: Проделайте следующее:
– засорены жиклеры или каналы карбюратора – продуйте жиклеры и каналы карбюратора
– вода в карбюраторе – удалите воду из карбюратора, слейте отстой из топливного бака
– нарушена герметичность диафрагмы пускового устройства – замените диафрагму
Подсос воздуха через поврежденный шланг, соединяющий впускную трубу с вакуумным усилителем тормозов Замените поврежденный шланг
Подсос воздуха через прокладки в соединениях впускной трубы с карбюратором или с головкой цилиндров Подтяните гайки крепления или замените прокладки; устраните деформацию фланца карбюратора или замените карбюратор
Подсос воздуха через поврежденные трубки отбора разрежения к электропневмоклапану отопителя или к датчику-распределителю зажигания Замените поврежденные трубки
Двигатель не развивает полной мощности и не обладает достаточной приемистостью
Неполное открытие дроссельных заслонок карбюратора Отрегулируйте привод дроссельных заслонок
Загрязнен фильтрующий элемент воздушного фильтра Замените фильтрующий элемент
Неисправен топливный насос Проверьте работу насоса и замените поврежденные детали
Неисправен карбюратор: Проделайте следующее:
– неисправен насос-ускоритель – проверьте подачу насоса, замените поврежденные детали
– засорены главные жиклеры – продуйте жиклеры сжатым воздухом
– не полностью открыта воздушная заслонка – отрегулируйте или отремонтируйте автоматическое пусковое устройство карбюратора
– уровень топлива в поплавковой камере не соответствует норме – отрегулируйте установку поплавка
– нарушена герметичность диафрагмы экономайзера мощностных режимов – замените диафрагму
Засорена вентиляционная трубка топливного бака Продуйте трубку сжатым воздухом
Нарушены зазоры в клапанном механизме Отрегулируйте зазоры
Не совпадают установочные метки фаз газораспределения Переставьте зубчатый ремень, совместив установочные метки
Недостаточная компрессия – ниже 1 МПа: Проделайте следующее:
– поломка или залегание поршневых колец – очистите кольца и канавки поршней от нагара, поврежденные детали замените
– плохое прилегание клапанов к седлам – замените поврежденные клапаны, отшлифуйте седла
–– чрезмерный износ цилиндров и поршневых колец – замените поршни, расточите и отхонингуйте цилиндры
Стук коренных подшипников коленчатого вала
Обычно стук глухого тона, металлический. Обнаруживается при резком открытии дроссельных заслонок на холостом ходу. Частота его увеличивается с повышением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает стук более резкий с неравномерными промежутками, особенно заметными при плавном увеличении и уменьшении частоты вращения коленчатого вала
Слишком раннее зажигание Отрегулируйте установку момента зажигания
Недостаточное давление масла См. неисправность «Недостаточное давление масла на холостом ходу»
Ослаблены болты крепления маховика Затяните болты рекомендуемым моментом
Увеличенный зазор между шейками и вкладышами коренных подшипников Прошлифуйте шейки и замените вкладыши
Увеличенный зазор между упорными полукольцами и коленчатым валом Замените упорные полукольца новыми или с увеличенной толщиной, проверьте зазор
Стук шатунных подшипников
Обычно стук шатунных подшипников резче стука коренных. Он прослушивается на холостом ходу двигателя при резком открытии дроссельных заслонок. Место стука легко определить, отключая по очереди свечи зажигания
Недостаточное давление масла См. неисправность «Недостаточное давление масла на холостом ходу»
Чрезмерный зазор между шатунными шейками коленчатого вала и вкладышами Замените вкладыши и прошлифуйте шейки
Стук поршней
Стук обычно незвонкий, приглушенный; вызывается «биением» поршня в цилиндре. Лучше всего он прослушивается при малой частоте вращения коленчатого вала и под нагрузкой
Увеличенный зазор между поршнями и цилиндрами Замените поршни, расточите и отхонингуйте цилиндры
Чрезмерный зазор между поршневыми кольцами и канавками на поршне Замените кольца или поршни с кольцами
Стук впускных и выпускных клапанов
Увеличенные зазоры в клапанном механизме вызывают характерный стук, обычно с равномерными интервалами; частота его меньше частоты любого другого стука в двигателе, так как клапаны приводятся в действие от распределительного вала, частота вращения которого в два раза меньше частоты вращения коленчатого вала
Увеличенные зазоры в клапанном механизме Отрегулируйте зазоры
Поломка клапанной пружины Замените пружину
Чрезмерный зазор между клапаном и направляющей втулкой Замените изношенные детали
Износ кулачков распределительного вала Замените распределительный вал и регулировочные шайбы
Недостаточное давление масла на холостом ходу на прогретом двигателе
Попадание под редукционный клапан давления масла посторонних частиц Очистите клапан от посторонних частиц и заусенцев, промойте масляный насос
Заедание редукционного клапана давления масла Замените клапан
Изношены шестерни масляного насоса Отремонтируйте масляный насос
Чрезмерный зазор между вкладышами и коренными шейками коленчатого вала Прошлифуйте шейки и замените вкладыши
Чрезмерный зазор между шейками и корпусами подшипников распределительного вала Замените распределительный вал или головку цилиндров с корпусами подшипников
Применение моторного масла несоответствующей марки и качества Замените масло другим, рекомендуемым в приложении «Горючесмазочные материалы и эксплуатационные жидкости»
Чрезмерное давление масла на прогретом двигателе
Заедание редукционного клапана давления масла Замените клапан
Пружина редукционного клапана давления масла имеет большую жесткость Замените пружину
Повышенный расход масла
Подтекание масла через уплотнения двигателя Подтяните крепления или замените прокладки и сальники
Засорена система вентиляции картера Промойте детали системы вентиляции картера
Износ поршневых колец или цилиндров двигателя Расточите цилиндры и замените поршни и кольца
Поломка поршневых колец Замените кольца
Закоксовывание прорезей в маслосъемных кольцах или пазов в канавках поршней из-за применения не рекомендованного масла Очистите прорези и пазы от нагара, замените моторное масло рекомендуемым
Износ или повреждение маслоотражательных колпачков клапанов Замените маслоотражательные колпачки
Повышенный износ стержней клапанов или направляющих втулок Замените клапаны, отремонтируйте головку цилиндров
Повышенный расход топлива
Не полностью открыта воздушная заслонка карбюратора Отрегулируйте автоматическое пусковое устройство карбюратора
Повышенное сопротивление движению автомобиля Проверьте и отрегулируйте давление в шинах, тормозную систему, углы установки колес
Неправильная установка момента зажигания Отрегулируйте установку момента зажигания
Неисправен вакуумный регулятор датчика-распределителя зажигания Замените вакуумный регулятор или датчик-распределитель зажигания
Высокий уровень топлива в карбюраторе: Проделайте следующее:
– нарушена герметичность игольчатого клапана или его прокладки – проверьте, нет ли посторонних частиц между иглой и седлом клапана, при необходимости замените клапан или прокладку
– заедание или повышенное трение, препятствующее нормальному передвижению поплавков – проверьте и при необходимости замените поплавки
Засорены воздушные жиклеры карбюратора Очистите жиклеры
Нарушена герметичность диафрагмы экономайзера мощностных режимов карбюратора Замените диафрагму
Электромагнитный клапан карбюратора не перекрывает подачу топлива на принудительном холостом ходу: Проделайте следующее:
– не замыкается с «массой» подвижный контакт концевого выключателя – зачистите контактные поверхности выключателя
– обрыв в проводе, соединяющем блок управления с концевым выключателем карбюратора – проверьте провод и его соединения; замените поврежденный провод
– неисправен блок управления – замените блок управления
Перегрев двигателя
Недостаточное количество жидкости в системе охлаждения Долейте охлаждающую жидкость в систему охлаждения
Неправильная установка момента зажигания Отрегулируйте установку момента зажигания
Сильно загрязнена наружная поверхность радиатора Очистите наружную поверхность радиатора струей воды
Неисправен термостат Замените термостат
Не работает электродвигатель вентилятора Проверьте электродвигатель, его датчик и реле; неисправные узлы замените
Неисправен насос охлаждающей жидкости Проверьте работу насоса, замените его или отремонтируйте
Быстрое падение уровня жидкости в расширительном бачке
Поврежден радиатор Отремонтируйте радиатор или замените
Повреждение шлангов или прокладок в соединениях трубопроводов, ослабление хомутов Замените поврежденные шланги или прокладки, подтяните хомуты шлангов
Подтекание жидкости из радиатора отопителя Замените радиатор отопителя
Подтекание жидкости через сальник насоса охлаждающей жидкости Замените сальник
Повреждена прокладка головки цилиндров Замените прокладку
Подтекание жидкости через микротрещины в блоке или в головке цилиндров Проверьте герметичность блока и головки цилиндров, при обнаружении трещин замените поврежденные детали
Подтекание жидкости через микротрещины в корпусе насоса охлаждающей жидкости, в отводящем патрубке рубашки охлаждения, в термостате, расширительном бачке или впускной трубе Проверьте герметичность, при обнаружении трещин поврежденные детали замените; незначительную течь допускается устранить добавкой в охлаждающую жидкость герметизатора типа НИИСС–1
Деформация фланца подводящей трубы насоса охлаждающей жидкости Замените подводящую трубу
Низкое давление открытия клапана пробки расширительного бачка Проверьте пробку и при необходимости замените


Замена охлаждающей жидкости.



Общие сведения



                  Предупреждение
  ! Заменяйте охлаждающую жидкость только на холодном двигателе.
  ! Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.
  ! При пуске двигателя пробка расширительного бачка должна быть закрыта.

Порядок выполнения


1. Установите автомобиль на горизонтальную ровную площадку. Если площадка имеет уклон, поставьте автомобиль так, чтобы его передняя часть была выше задней.
2. Отсоедините провод от клеммы «–» аккумуляторной батареи.
3. Чтобы получить доступ к пробке сливного отверстия на блоке цилиндров двигателей мод. 2111, снимите модуль зажигания вместе с кронштейном

4. Снимите пробку расширительного бачка.

5. Установите емкость под двигатель и отверните пробку сливного отверстия на блоке цилиндров. После слива охлаждающей жидкости вытрите ее следы с блока цилиндров.

6. Установите емкость под радиатор, отверните пробку сливного отверстия на радиаторе и дождитесь, пока охлаждающая жидкость полностью сольется из системы.

8. На двигателях с системой впрыска топлива ослабьте затяжку хомута и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.

9. На карбюраторных двигателях нужно отсоединить шланг от штуцера подогрева карбюратора. Это необходимо для того, чтобы по мере заполнения системы охлаждения двигателя из нее выходил воздух. Если этого не сделать, из-за образования воздушных пробок охлаждающая жидкость не полностью заполнит систему.

10. Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка.

                  Предупреждение
  ! Заворачивайте пробку расширительного бачка плотно. Расширительный бачок при работающем двигателе находится под давлением, поэтому из-под слабо завернутой пробки может потечь охлаждающая жидкость либо пробка может сорваться.



11. Подсоедините шланг в зависимости от модели двигателя к штуцеру подогрева дроссельного патрубка или карбюратора.
12. На двигателях мод. 2111 установите на место модуль зажигания.
13. Подсоедините провод к клемме «–» аккумуляторной батареи.
14. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте до уровня верхней кромки ремня крепления бачка.


                  Предупреждение
  ! При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него. Если через отопитель идет подогретый воздух, вероятнее всего, неисправен вентилятор, если холодный – значит в системе охлаждения двигателя образовалась воздушная пробка. После этого заглушите двигатель. Чтобы удалить воздушную пробку, дайте двигателю остыть и отверните пробку расширительного бачка (будьте осторожны: если двигатель остыл не полностью, охлаждающая жидкость может выплеснуться из бачка). Отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка и до нормы залейте в бачок жидкость.

Трансмиссия

  Трансмиссия компактна и конструктивно выполнена в одном агрегате, состоящем из сцепления, коробки передач (объединенной с главной передачей и дифференциалом) и приводов передних колес.

Сцепление

       Привод сцепления
1 – оболочка троса;
2 – нижний наконечник оболочки троса;
3 – кронштейн крепления троса;
4 – защитный чехол троса;
5 – нижний наконечник троса;
6 – регулировочная гайка;
7 – контргайка;
8 – поводок троса;
9 – вилка выключения сцепления;
10 – верхний наконечник троса;
11 – упорная пластина;
12 – верхний наконечник оболочки троса;
13 – уплотнитель;
14 – педаль сцепления;
15 – пружина педали сцепления;
16 – кронштейн педали сцепления
1 – поводок троса;
2 – вилка выключения сцепления;
3 – кожух сцепления;
4 – болт крепления сцепления к маховику;
5 – нажимной диск;
6 – маховик;
7 – ведомый диск;
8 – первичный вал коробки передач;
9 – нижняя крышка картера сцепления;
10 – картер сцепления;
11 – нажимная пружина;
12 – подшипник выключения сцепления;
13 – фланец муфты подшипника;
14 – втулка муфты подшипника;
15 – ограничительная втулка
       Сцепление в сборе

   Сцепление однодисковое, с центральной нажимной пружиной 11 (рис. Сцепление в сборе) . Кожух 3 сцепления крепится к маховику 6 шестью болтами 4, а с нажимным диском 5 соединяется тремя парами упругих пластин.

   Ведомый диск 7 в сборе с демпфером расположен на шлицах первичного вала 8 коробки передач.

   На автомобилях с двигателем ВАЗ–2112 применяется сцепление с отличающимися характеристиками нажимной пружины ведущей части сцепления и пружинами демпфера ведомого диска. Для различия ведущих частей сцепления на сцеплении 2112 выполнена метка в виде отверстия в одной из прорезей лепестков нажимной пружины. На двух пружинах демпфера ведомого диска 2112 имеются полоски краски белого цвета. Привод сцепления тросовый, беззазорный (зазоры в приводе отсутствуют).

   Педаль сцепления 14 (рис. Привод сцеления) установлена в кронштейне 16 на оси. Верхняя часть педали соединяется с наконечником троса 10. Верхний наконечник оболочки 12 закреплен на кронштейне педали сцепления при помощи упорной пластины 11. Нижний наконечник 2 закреплен в кронштейне 3 на силовом агрегате. Поводок троса 8 соединяется с вилкой выключения сцепления 9. Подшипник выключения сцепления закрытого типа и в процессе эксплуатации не требует смазки.

Коробка передач

1 – подшипник выключения сцепления;
2 – направляющая втулка муфты подшипника выключения сцепления;
3 – шестерня ведущая главной передачи;
4 – роликовый подшипник вторичного вала;
5 – маслосборник;
6 – ось сателлитов;
7 – ведущая шестерня привода спидометра;
8 – шестерня полуоси;
9 – коробка дифференциала;
10 – сателлит;
11 – картер сцепления;
12 – ведомая шестерня главной передачи;
13 – регулировочное кольцо;
14 – роликовый конический подшипник дифференциала;
15 – сальник полуоси;
16 – ведомая шестерня I передачи вторичного вала;
17 – синхронизатор I и II передач;
18 – ведомая шестерня II передачи вторичного вала;
19 – ведомая шестерня III передачи вторичного вала;
20 – синхронизатор III и IV передач;
21 – ведомая шестерня IV передачи вторичного вала;
22 – шариковый подшипник вторичного вала;
23 – ведомая шестерня V передачи вторичного вала;
24 – синхронизатор V передачи;
25 – вторичный вал;
26 – задняя крышка картера коробки передач;
27 – ведущая шестерня V передачи;
28 – шариковый подшипник первичного вала;
29 – первичный вал;
30 – картер коробки передач;
31 – роликовый подшипник первичного вала;
32 – сальник первичного вала;
33 – сапун
Привод переключения передач
1 – рычаг штока выбора передач;
2 – рычаг выбора передач;
3 – картер коробки передач;
4 – картер сцепления;
5 – шток выбора передач;
6 – втулка штока;
7 – сальник штока;
8 – защитный чехол;
9 – корпус шарнира;
10 – втулка шарнира;
11 – наконечник шарнира;
12 – хомут;
13 – защитный чехол тяги;
14 – тяга привода управления коробки передач;
15 – рычаг переключения передач;
16 – обойма шаровой опоры;
17 – шаровая опора рычага переключения передач;
18 – реактивная тяга
Механизм выбора передач
1 – рычаг выбора передач (переднего хода);
2 – направляющая ось блокировочных скоб;
3 – ось рычага выбора передач;
4 – пружина;
5 – стопорное кольцо;
6 – ось вилки заднего хода;
7 – блокировочная скоба;
8 – вилка включения заднего хода;
9 – рычаг выбора передач (заднего хода) ;
10 – корпус механизма выбора передач


    На автомобиле установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей.

   Первичный вал 29 (рис. Коробка передач) выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 – полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов – роликовые, задние 22, 28 – шариковые. Под передним подшипником вторичного вала расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

   Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 13. К фланцу коробки дифференциала крепится ведомая шестерня 12 главной передачи.    Привод управления коробкой передач состоит из рычага 15 (рис. Привод переключения передач) переключения передач, шаровой опоры 17, тяги 14, штока 5 выбора передач и механизмов выбора и переключения передач.

   Чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления коробкой передач введена реактивная тяга 18, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма 16 шаровой опоры рычага 15 переключения передач.

   На внутреннем конце штока 5 закреплен рычаг 1, который действует на трехплечий рычаг 2 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления

.    В корпусе 10 (рис. Механизм выбора передач) механизма выбора передач крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач переднего хода, плечо рычага 9 – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси 6 установлена вилка 8 включения заднего хода.

   В коробку передач заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.


Приводы передних колёс


1 – корпус наружного шарнира;
2 – стопорное кольцо;
3 – обойма;
4 – шарик;
5 – наружный хомут;
6 – сепаратор;
7 – упорное кольцо;
8 – защитный чехол;
9 – внутренний хомут;
10 – вал привода колеса;
11 – фиксатор внутреннего шарнира;
12 – корпус внутреннего шарнира;
13 – стопорное кольцо корпуса внутреннего шарнира;
А – контрольный размер

   Привод каждого колеса состоит из двух шарниров равных угловых скоростей и вала 10, который у привода левого колеса выполнен из прутка, а у правого – из трубы.

   Наружный шарнир состоит из корпуса 1, сепаратора 6, внутренней обоймы 3 и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает угол поворота наружного шарнира до 42°. Шлицевой наконечник корпуса шарнира устанавливается в ступицу переднего колеса и крепится к ней гайкой.

   Обойма 3 шарнира устанавливается на шлицах вала 10 между упорным кольцом 7 и стопорным кольцом 2.

   Внутренний шарнир отличается от наружного тем, что дорожки корпуса и обоймы выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Это необходимо для компенсации перемещений, вызванных колебаниями передней подвески и силового агрегата.

   В наружном и во внутреннем шарнирах устанавливаются шарики одной сортировочной группы, при необходимости заменяются все шесть шариков шарнира; шарики должны быть одной сортировочной группы. При сборке внутреннего шарнира используется селективный метод. Замена какой–либо одной детали недопустима – внутренний шарнир заменяется в сборе.

   Детали шарниров смазываются смазкой ШРУС–4, которая закладывается в корпуса шарниров при сборке. Герметизация шарниров обеспечивается защитными чехлами, которые крепятся хомутами.


$POWERED_BY$
Форма входа
    Как заработать настоящие деньги на кризисе своим умом, а не копейки за кликанье по ссылкам
ЧИТАТЬ ЗДЕСЬ
Статистика



$ONLINE_COUN
Hosted by uCoz
